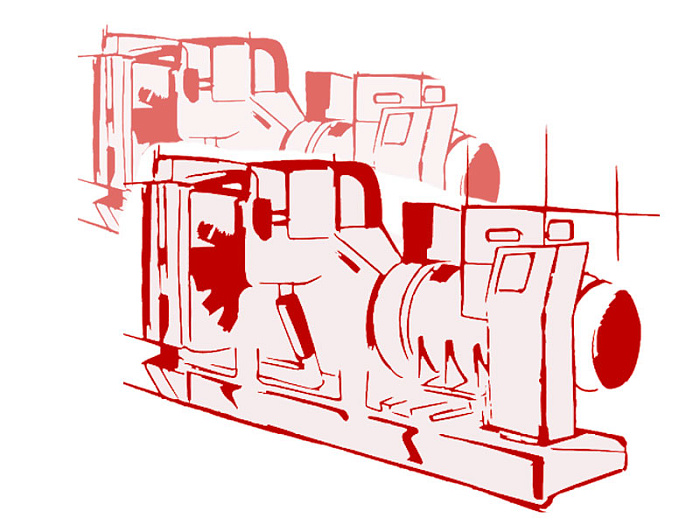

Высоковольтный энергокомплекс мощностью 7 МВт в составе 2 разных по мощности моделей дизельных генераторов
Комплектация 1
Номинальная мощность 7000 кВт / 8750 кВА
| Двигатель | Cummins QSK60G3 |
|---|---|
| Номинальная мощность | 1500 кВт 1875 |
| Напряжение | 6300 В |
| Расход топлива | 371 л/ч |
Количество в наборе:
4шт.
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
1шт.
Общий расход топлива при 100% нагрузке
1725,9 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергоцентр, обладающий мощностью 7 МВт, состоит из двух различных по мощности моделей дизель-генераторов.
Комплектация 2
Номинальная мощность 7000 кВт / 8750 кВА
| Двигатель | Cummins QSK60G3 |
|---|---|
| Номинальная мощность | 1500 кВт 1875 |
| Напряжение | 6300 В |
| Расход топлива | 371 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
4шт.
Общий расход топлива при 100% нагрузке
1709,6 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергомодуль мощностью 7 МВт включает в себя несколько дизель-генераторов одинаковой мощности
Комплектация 3
Номинальная мощность 7000 кВт / 8750 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
7шт.
Общий расход топлива при 100% нагрузке
1693,3 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт в составе 2 разных по мощности моделей дизельных генераторов
Комплектация 4
Номинальная мощность 7000 кВт / 8750 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
3шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
5шт.
Общий расход топлива при 100% нагрузке
1693,2 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергоцентр мощностью 7 МВт сформирован из 2 моделей дизель-генераторов разной мощности
Комплектация 5
Номинальная мощность 7000 кВт / 8750 кВА
| Двигатель | Cummins QSK60G3 |
|---|---|
| Номинальная мощность | 1500 кВт 1875 |
| Напряжение | 6300 В |
| Расход топлива | 371 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
5шт.
Общий расход топлива при 100% нагрузке
1709,5 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс 7 МВт в составе 3 моделей ДГУ разной мощности
Комплектация 6
Номинальная мощность 7000 кВт / 8750 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
3шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
6шт.
Общий расход топлива при 100% нагрузке
1713,1 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт в составе 4 разных по мощности моделей дизельных генераторов
Комплектация 7
Номинальная мощность 7000 кВт / 8750 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
7шт.
Общий расход топлива при 100% нагрузке
1722,8 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс, мощностью 7 МВт, состоит из четырех различных по мощности моделей дизельных генераторов
Комплектация 8
Номинальная мощность 7000 кВт / 8750 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
4шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
3шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
1шт.
Общий расход топлива при 100% нагрузке
1690,1 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт из четырех различных моделей дизельных электростанций разной мощности
Комплектация 9
Номинальная мощность 7000 кВт / 8750 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
5шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
2шт.
Общий расход топлива при 100% нагрузке
1699,8 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергоцентр 7МВт имеет в своем составе 3 разных модели дизель генераторов различной мощности
Комплектация 10
Номинальная мощность 7000 кВт / 8750 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
3шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
4шт.
Общий расход топлива при 100% нагрузке
1706,5 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт из трёх различных моделей дизель-генераторных установок собственной мощности
Комплектация 11
Номинальная мощность 7000 кВт / 8750 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
3шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
5шт.
Общий расход топлива при 100% нагрузке
1716,2 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергомодуль 7 МВт имеет в своем составе неколько дизель-генераторов одной мощности
Комплектация 12
Номинальная мощность 7040 кВт / 8800 кВА
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
11шт.
Общий расход топлива при 100% нагрузке
1753,4 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт в составе 2 разных по мощности моделей дизельных генераторов
Комплектация 13
Номинальная мощность 7040 кВт / 8800 кВА
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
8шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
2шт.
Общий расход топлива при 100% нагрузке
1691,6 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергоцентр 7МВт имеет в своем составе 3 разных модели дизель генераторов различной мощности
Комплектация 14
Номинальная мощность 7040 кВт / 8800 кВА
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
6шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
3шт.
Общий расход топлива при 100% нагрузке
1701,3 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт из трёх различных моделей дизель-генераторных установок собственной мощности
Комплектация 15
Номинальная мощность 7040 кВт / 8800 кВА
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
4шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
4шт.
Общий расход топлива при 100% нагрузке
1711 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергоцентр мощностью 7 МВт сформирован из 2 моделей дизель-генераторов разной мощности
Комплектация 16
Номинальная мощность 7040 кВт / 8800 кВА
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
4шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
6шт.
Общий расход топлива при 100% нагрузке
1730,4 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергоцентр мощностью 7 МВт сформирован из 2 моделей дизель-генераторов разной мощности
Комплектация 17
Номинальная мощность 7040 кВт / 8800 кВА
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
7шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
2шт.
Общий расход топлива при 100% нагрузке
1697,7 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергоцентр, обладающий мощностью 7 МВт, состоит из двух различных по мощности моделей дизель-генераторов.
Комплектация 18
Номинальная мощность 7040 кВт / 8800 кВА
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
8шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
1шт.
Общий расход топлива при 100% нагрузке
1707,4 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергоцентр мощностью 7 МВт сформирован из 2 моделей дизель-генераторов разной мощности
Комплектация 19
Номинальная мощность 7040 кВт / 8800 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
7шт.
Общий расход топлива при 100% нагрузке
1685 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт в составе 4 разных по мощности моделей дизельных генераторов
Комплектация 20
Номинальная мощность 7040 кВт / 8800 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
5шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
1шт.
Общий расход топлива при 100% нагрузке
1694,7 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт из четырех различных моделей дизельных электростанций разной мощности
Комплектация 21
Номинальная мощность 7040 кВт / 8800 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
3шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
2шт.
Общий расход топлива при 100% нагрузке
1704,4 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт имеет в своем составе 4 разных по мощности модели дизельных электростанций
Комплектация 22
Номинальная мощность 7040 кВт / 8800 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
3шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
3шт.
Общий расход топлива при 100% нагрузке
1714,1 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергоцентр мощностью 7 МВт сформирован из 2 моделей дизель-генераторов разной мощности
Комплектация 23
Номинальная мощность 7060 кВт / 8825 кВА
| Двигатель | Cummins QSK60G3 |
|---|---|
| Номинальная мощность | 1500 кВт 1875 |
| Напряжение | 6300 В |
| Расход топлива | 371 л/ч |
Количество в наборе:
3шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
4шт.
Общий расход топлива при 100% нагрузке
1750,6 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергоцентр 7МВт имеет в своем составе 3 разных модели дизель генераторов различной мощности
Комплектация 24
Номинальная мощность 7080 кВт / 8850 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
4шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
5шт.
Общий расход топлива при 100% нагрузке
1725,3 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт имеет в своем составе 4 разных по мощности модели дизельных электростанций
Комплектация 25
Номинальная мощность 7080 кВт / 8850 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
6шт.
Общий расход топлива при 100% нагрузке
1735 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт из трёх различных моделей дизель-генераторных установок собственной мощности
Комплектация 26
Номинальная мощность 7080 кВт / 8850 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
7шт.
Общий расход топлива при 100% нагрузке
1744,7 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт имеет в своем составе 4 разных по мощности модели дизельных электростанций
Комплектация 27
Номинальная мощность 7080 кВт / 8850 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
5шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
1шт.
Общий расход топлива при 100% нагрузке
1712 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергоцентр 7МВт имеет в своем составе 3 разных модели дизель генераторов различной мощности
Комплектация 28
Номинальная мощность 7080 кВт / 8850 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
6шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
2шт.
Общий расход топлива при 100% нагрузке
1721,7 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт из трёх различных моделей дизель-генераторных установок собственной мощности
Комплектация 29
Номинальная мощность 7080 кВт / 8850 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
3шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
3шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
3шт.
Общий расход топлива при 100% нагрузке
1718,7 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт в составе 4 разных по мощности моделей дизельных генераторов
Комплектация 30
Номинальная мощность 7080 кВт / 8850 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
3шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
4шт.
Общий расход топлива при 100% нагрузке
1728,4 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт в составе 2 разных по мощности моделей дизельных генераторов
Комплектация 31
Номинальная мощность 7100 кВт / 8875 кВА
| Двигатель | Cummins QSK60G3 |
|---|---|
| Номинальная мощность | 1500 кВт 1875 |
| Напряжение | 6300 В |
| Расход топлива | 371 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
7шт.
Общий расход топлива при 100% нагрузке
1725,5 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергоцентр мощностью 7 МВт сформирован из 2 моделей дизель-генераторов разной мощности
Комплектация 32
Номинальная мощность 7120 кВт / 8900 кВА
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
10шт.
Общий расход топлива при 100% нагрузке
1765,6 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергоцентр, обладающий мощностью 7 МВт, состоит из двух различных по мощности моделей дизель-генераторов.
Комплектация 33
Номинальная мощность 7120 кВт / 8900 кВА
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
9шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
1шт.
Общий расход топлива при 100% нагрузке
1703,8 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс 7 МВт в составе 3 моделей ДГУ разной мощности
Комплектация 34
Номинальная мощность 7120 кВт / 8900 кВА
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
7шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
2шт.
Общий расход топлива при 100% нагрузке
1713,5 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергоцентр 7МВт имеет в своем составе 3 разных модели дизель генераторов различной мощности
Комплектация 35
Номинальная мощность 7120 кВт / 8900 кВА
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
5шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
3шт.
Общий расход топлива при 100% нагрузке
1723,2 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт в составе 2 разных по мощности моделей дизельных генераторов
Комплектация 36
Номинальная мощность 7120 кВт / 8900 кВА
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
8шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
1шт.
Общий расход топлива при 100% нагрузке
1719,6 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт в составе 2 разных по мощности моделей дизельных генераторов
Комплектация 37
Номинальная мощность 7120 кВт / 8900 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
8шт.
Общий расход топлива при 100% нагрузке
1759 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергоцентр мощностью 7 МВт сформирован из 4 моделей дизель-генераторов разной мощности
Комплектация 38
Номинальная мощность 7120 кВт / 8900 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
4шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
1шт.
Общий расход топлива при 100% нагрузке
1716,6 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт из четырех различных моделей дизельных электростанций разной мощности
Комплектация 39
Номинальная мощность 7120 кВт / 8900 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
3шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
2шт.
Общий расход топлива при 100% нагрузке
1726,3 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергоцентр 7МВт имеет в своем составе 3 разных модели дизель генераторов различной мощности
Комплектация 40
Номинальная мощность 7120 кВт / 8900 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
4шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
3шт.
Общий расход топлива при 100% нагрузке
1736 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергоцентр мощностью 7 МВт сформирован из 3 моделей дизельных генераторов разной мощности
Комплектация 41
Номинальная мощность 7160 кВт / 8950 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
5шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
4шт.
Общий расход топлива при 100% нагрузке
1737,5 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт имеет в своем составе 4 разных по мощности модели дизельных электростанций
Комплектация 42
Номинальная мощность 7160 кВт / 8950 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
3шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
5шт.
Общий расход топлива при 100% нагрузке
1747,2 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс, мощностью 7 МВт, состоит из четырех различных по мощности моделей дизельных генераторов
Комплектация 43
Номинальная мощность 7160 кВт / 8950 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
6шт.
Общий расход топлива при 100% нагрузке
1756,9 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт из четырех различных моделей дизельных электростанций разной мощности
Комплектация 44
Номинальная мощность 7160 кВт / 8950 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
6шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
1шт.
Общий расход топлива при 100% нагрузке
1733,9 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс 7 МВт в составе 3 моделей ДГУ разной мощности
Комплектация 45
Номинальная мощность 7160 кВт / 8950 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
3шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
4шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
2шт.
Общий расход топлива при 100% нагрузке
1730,9 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт в составе 4 разных по мощности моделей дизельных генераторов
Комплектация 46
Номинальная мощность 7160 кВт / 8950 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
3шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
1шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
3шт.
Общий расход топлива при 100% нагрузке
1740,6 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергоцентр 7МВт имеет в своем составе 3 разных модели дизель генераторов различной мощности
Комплектация 47
Номинальная мощность 7160 кВт / 8950 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
3шт.
| Двигатель | Cummins KTA38-G5 |
|---|---|
| Номинальная мощность | 800 кВт 1000 |
| Напряжение | 6300 В |
| Расход топлива | 193,5 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
4шт.
Общий расход топлива при 100% нагрузке
1750,3 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергокомплекс мощностью 7 МВт в составе 2 разных по мощности моделей дизельных генераторов
Комплектация 48
Номинальная мощность 7160 кВт / 8950 кВА
| Двигатель | Cummins KTA50-G3 |
|---|---|
| Номинальная мощность | 1000 кВт 1250 |
| Напряжение | 6300 В |
| Расход топлива | 241,9 л/ч |
Количество в наборе:
5шт.
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
3шт.
Общий расход топлива при 100% нагрузке
1724,3 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Высоковольтный энергоцентр мощностью 7 МВт сформирован из 2 моделей дизель-генераторов разной мощности
Комплектация 49
Номинальная мощность 7200 кВт / 9000 кВА
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
Количество в наборе:
2шт.
| Двигатель | Cummins KTA38-G2B |
|---|---|
| Номинальная мощность | 640 кВт 800 |
| Напряжение | 6300 В |
| Расход топлива | 159,4 л/ч |
Количество в наборе:
9шт.
Общий расход топлива при 100% нагрузке
1777,8 л/ч
Задать вопрос
Уточнить цену
Оформить заказ
Энергокомплекс сформирован с помощью нескольких высоковольтных энергомодулей мощностью 7 МВт ДГУ одной мощности
Комплектация 50
Номинальная мощность 7200 кВт / 9000 кВА
| Двигатель | Cummins KTA38-G2A |
|---|---|
| Номинальная мощность | 720 кВт 900 |
| Напряжение | 6300 В |
| Расход топлива | 171,6 л/ч |
